CNC Torna: Kullanım Alanları ve Avantajları

Talaşlı imalat, modern sanayinin temelini oluşturan ve yüksek hassasiyet gerektiren bir süreçtir. Bu süreçte kullanılan teknolojiler arasında CNC torna tezgahları, özellikle silindirik ve simetrik parçaların üretiminde sunduğu verimlilik, hassasiyet ve tekrarlanabilirlik ile kritik bir rol oynar. Bilgisayar destekli sayısal kontrol (CNC) teknolojisi ile donatılan bu makineler, iş parçasını kendi ekseni etrafında döndürürken kesici takımlar vasıtasıyla talaş kaldırarak istenen geometriyi oluşturur.

Bu blog yazısında, CNC torna teknolojisinin ne olduğunu, temel çalışma prensiplerini ve imalat süreçlerine sağladığı stratejik avantajları ayrıntılı olarak inceleyeceğiz. Otomotiv, havacılık, medikal ve enerji gibi yüksek mühendislik standartları gerektiren sektörlerdeki kullanım alanlarına odaklanacak ve Desman’in bu alandaki yetkinliklerini ve sunduğu çözümleri ele alacağız.

CNC Torna Nedir ve Nasıl Çalışır?

CNC torna, bir iş parçasını ayna (chuck) adı verilen bir tutucuya bağlayarak yüksek devirde döndüren ve bu esnada programlanmış kesici takımların doğrusal hareketleriyle parçadan talaş kaldıran bir takım tezgahıdır. Tüm operasyonlar, önceden oluşturulmuş bir G-kodu programı aracılığıyla bilgisayar tarafından hassas bir şekilde yönetilir. Bu otomasyon seviyesi, insan müdahalesini en aza indirir ve üretimde tutarlılık sağlar.

Temel çalışma prensibi şu adımları içerir:

1. Tasarım ve Programlama: Üretilecek parçanın teknik resmi, CAD (Bilgisayar Destekli Tasarım) yazılımında oluşturulur. Ardından CAM (Bilgisayar Destekli İmalat) yazılımı kullanılarak bu dijital model, CNC tezgahının anlayacağı G-kodu komutlarına dönüştürülür.
2. Kurulum (Setup): Ham malzeme (genellikle çubuk veya disk şeklinde) tezgahın aynasına güvenli bir şekilde bağlanır. Kesme, delme, diş açma gibi operasyonlar için gerekli kesici takımlar taret adı verilen bölüme yerleştirilir ve sıfırlama işlemleri yapılır.
3. İşleme: CNC programı tezgaha yüklenir ve başlatılır. Tezgah, programdaki komutları izleyerek iş parçasını döndürür ve kesici takımları X (çap) ve Z (uzunluk) eksenlerinde hareket ettirerek parçayı istenen ölçü ve formda işler.
4. Kalite Kontrol: İşlem tamamlandığında, üretilen parça CMM gibi hassas ölçüm cihazları ile kontrol edilerek teknik resim toleranslarına uygunluğu teyit edilir.

CNC Torna Teknolojisinin Stratejik Avantajları

CNC torna tezgahları, geleneksel manuel tezgahlara kıyasla üretim süreçlerine çok sayıda stratejik avantaj sunar.

Yüksek Hassasiyet ve Tekrarlanabilirlik

CNC torna tezgahlarının en önemli avantajı, mikron seviyesinde hassasiyetle parça üretebilmesidir. Bilgisayar kontrolü, her parçanın aynı ölçü ve kalitede üretilmesini sağlar. Bu tekrarlanabilirlik, özellikle havacılık ve medikal gibi hata toleransının çok düşük olduğu sektörlerde hayati önem taşır.

Artan Verimlilik ve Hız

Otomatik takım değiştirme, yüksek kesme hızları ve optimize edilmiş işleme döngüleri sayesinde CNC tornalar, üretim sürelerini önemli ölçüde kısaltır. Bir kez programlandıktan sonra, tezgahlar minimum denetimle sürekli çalışarak seri üretimde yüksek verimlilik sağlar.

Çok Yönlülük ve Esneklik

Modern CNC torna tezgahları; tornalama, delik delme, diş çekme, kanal açma ve hatta frezeleme gibi birden fazla operasyonu tek bir bağlamada gerçekleştirebilir (C ve Y eksenli modeller). Bu esneklik, farklı malzemeleri (çelik, alüminyum, titanyum, plastik vb.) işleme kabiliyetiyle birleştiğinde, tezgahları çok yönlü üretim araçları haline getirir.

Maliyet Verimliliği

Başlangıç yatırım maliyeti yüksek olsa da, CNC tornalar uzun vadede önemli maliyet avantajları sunar. İş gücü maliyetlerini düşürür, malzeme israfını azaltır ve hurda oranını minimize eder. Ayrıca, tek bir tezgahta birden fazla işlemin yapılabilmesi, ek makine ve kurulum ihtiyacını ortadan kaldırarak genel işletme maliyetlerini düşürür.

CNC Torna Kullanım Alanları

CNC tornaların sunduğu avantajlar, onları birçok kritik endüstri için vazgeçilmez bir teknoloji yapmaktadır.

• Otomotiv Sanayi: Motor milleri, pistonlar, şanzıman bileşenleri, akslar ve bağlantı elemanları gibi yüksek adetli ve hassas silindirik parçaların üretiminde yaygın olarak kullanılır.
• Havacılık ve Savunma Sanayi: Uçak motoru bileşenleri, iniş takımı parçaları, hidrolik sistem valfleri ve bağlantı elemanları gibi yüksek mukavemetli alaşımlardan yapılmış kritik parçaların imalatında tercih edilir.
• Medikal Cihaz Üretimi: Titanyum ve paslanmaz çelik gibi biyouyumlu malzemelerden üretilen ortopedik implantlar, kemik vidaları, protezler ve hassas cerrahi aletlerin üretiminde kullanılır. Yüksek yüzey kalitesi ve hassasiyet, bu sektör için kritik öneme sahiptir.
• Enerji Sektörü: Türbin şaftları, valf gövdeleri, flanşlar ve petrol/gaz endüstrisinde kullanılan diğer yüksek basınç bileşenlerinin üretiminde CNC torna teknolojisinden faydalanılır.

Teknik Özellikler ve Temel Bileşenler

Bir CNC torna tezgahının performansını belirleyen temel teknik özellikler ve bileşenler şunlardır:

• İş Mili (Spindle): İş parçasını yüksek hızda döndüren ana bileşendir. İş mili gücü (kW) ve maksimum devir (rpm), tezgahın kesme kapasitesini belirler.
• Ayna (Chuck): İş parçasını sıkıca tutan mekanizmadır. Hidrolik veya pnömatik sistemlerle çalışabilir ve farklı çaplardaki parçaları tutmak için çeşitli çenelere sahiptir.
• Taret (Turret): Birden fazla kesici takımı barındıran ve program komutlarına göre istenen takımı hızla işleme pozisyonuna getiren döner bir sistemdir.
• Kontrol Ünitesi: Tezgahın beyni olarak işlev görür. CAM yazılımından gelen G-kodu programını işler ve eksen hareketlerini, iş mili devrini ve takım değişikliklerini kontrol eder.
• Eksenler: Standart bir CNC torna, X (çap hareketi) ve Z (boyuna hareket) olmak üzere iki ana eksene sahiptir. Daha gelişmiş modellerde C ekseni (iş milinin açısal konumlanması) ve Y ekseni (takımın merkez hattından sapması) gibi ek eksenler bulunur. Bu ek eksenler, frezeleme ve eksen dışı delik delme gibi operasyonlara olanak tanır.

Desman ile Hassas CNC Torna Çözümleri

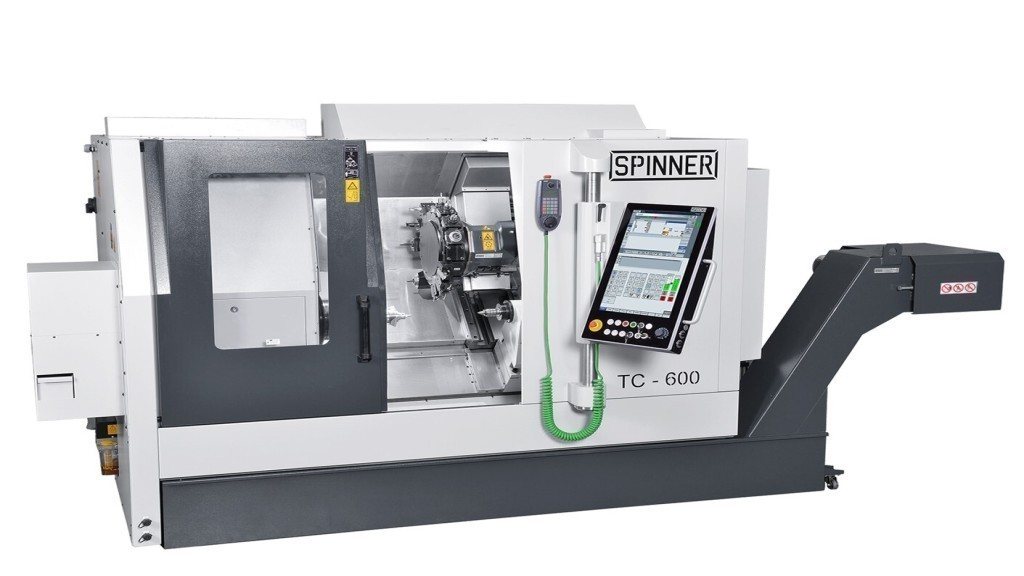

Desman olarak, üretim parkurumuzda yer alan Spinner TC600 modeli CNC torna tezgahı ile hassas ve yüksek tekrarlanabilirlik gerektiren projelerinize çözüm sunmaktayız. Spinner TC600, 250 mm kadar ayna çapı ve 600 mm'ye kadar işleme boyu ile geniş bir parça ölçü aralığında etkili talaş kaldırma kapasitesine sahiptir. Yüksek iş mili gücü ve dakikada 4.000 devir (rpm) maksimum hız ile, alaşım çelikten paslanmaz çeliğe kadar farklı malzemelerde, sıkı toleranslar içerisinde güvenilir üretim sağlar. Ayrıca opsiyonel C ekseni ve taret üzeri çoklu takım kapasitesi sayesinde frezeleme, kanal açma ve diş çekme gibi karmaşık operasyonları tek bağlamada gerçekleştirebilmektedir.

Deneyimli mühendis ve operatör ekibimizle, Spinner TC600'ün sağladığı ileri otomasyon ve ölçüsel doğruluğu, savunma, havacılık ve enerji sektörlerinin yanı sıra, genel makine ve otomotiv uygulamalarında maksimum verimlilik ile birleştiriyoruz. Yüksek hassasiyetli CNC torna çözümlerimiz için bizimle iletişime geçebilirsiniz. Uzman ekibimiz, üretim ihtiyaçlarınıza en uygun çözümü sunmak için hazırdır.
